preparazione dei file per il plotter a lama
Per disegnare correttamente i pezzi bisogna ragionare come se li si tagliasse manualmente: è necessario disegnare le geometrie con le misure reali già ridotte alla scala del modello e in unità di misura millimetri. I disegni dei pezzi che si vogliono tagliare devono essere posizionati all’interno di una cornice con il lato maggiore posto in orizzontale e con le misure della lastra di materiale in vostro possesso.
I pezzi devono inoltre essere disposti all’interno della cornice a distanza di almeno 10 mm dal bordo, partendo dall’angolo inferiore sinistro. Assegnare alla cornice un layer diverso rispetto agli elementi da tagliare.
Disporre i pezzi da tagliare all’interno della cornice a distanza di almeno 5 mm l’uno dall’altro se si tratta di sagome complesse o curvilinee, se invece le sagome sono semplici e rettilinee, come nel caso di rettangoli, i pezzi vanno uniti, per ridurre i tempi di taglio.
Per elementi il cui disegno presenta un perimetro e dei buchi interni, come una facciata con finestre, per definire il corretto ordine di taglio, assegnare layers differenti a perimetro e buchi interni.
Il file vettoriale, per essere importato nel programma di gestione del plotter, deve essere in formato .dxf 2000.
Per tagliare più lastre di materiale, è necessario predisporre un numero equivalente di file.
consigli utili
Il file che viene utilizzato per il taglio deve contenere solo i pezzi da realizzare, la cornice e nessun disegno su layers spenti o congelati. Nel disegno non devono esserci linee soprapposte, per evitare strappi. Nel caso si disegni con AutoCAD, suggeriamo di utilizzare il comando _overkill, che, all’interno di una finestra di selezione, elimina tutte le eventuali linee sovrapposte mantenendo solo quelle più lunghe.
Il software di gestione macchina non riconosce le entità complesse quali gruppi, regioni o spline, è quindi necessario trasformarle in linee o polilinee; nel caso si disegni con AutoCAD, suggeriamo di utilizzare il comando _editpl. Se dopo questa trasformazione le polilinee presentano una densità di punti troppo elevata, utilizzare il comando _flatten per diminuirla.
Per non produrre pezzi troppo fragili o che risultino inutilizzabili è necessario verificare che nel disegno non vi siano elementi da tagliare con dimensioni minori dello spessore del materiale che si vuole lavorare e comunque non inferiori a 1,5 mm, ad esempio serramenti, portici o elementi decorativi.

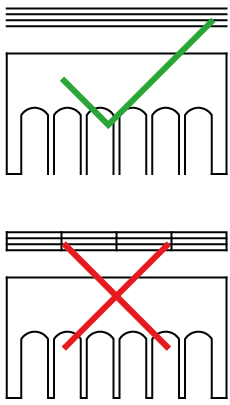

Per tagliare questi tipi di elementi di larghezza inferiore a 3 mm, eliminare le linee ortogonali al lato lungo (le linee di base dei pilastri), per tenerli uniti alla lastra ed evitare strappi.
con il plotter a lama è possibile tagliare
- carta e cartoncino fino a 360 gr/mq;
- cartone bianco fino ad uno spessore di 2 mm;
- cartone grigio o vegetale fino a uno spessore di 2,5 mm;
- plastica morbida come polipropilene fino a uno spessore di 1 mm.
non è possibile tagliare
- plastica rigida come metacrilato.
